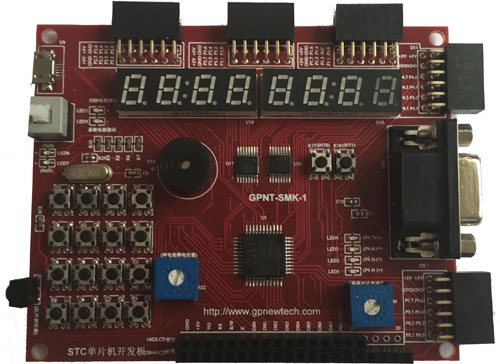

STC单片机学习开发套件gpnt-smk-1

gpnt-smk-1gpnt-smk-1
采用了STC公司可硬件仿真的IAP15W4K58S4单片机,
型号为IAP15W4K58S430I-LQFP44G

  1. 兼容传统8051单片机指令。
  2. 工作频率最高为30MHz。
  3. 采用LQFQ44封装。
  4. 宽电压供电。
  5. 内置高精度时钟。
  6. 内置高可靠复位电路(16级复位门槛电压)。
  7. 设置掉电模式,由外部中断或者定时器唤醒。
  8. 提供P0/P1/P2/P3/P4和P5端口。
  9. 集成10路8位ADC转换器。
  10. 集成高速串口UART。
  11. 提供6路15位PWM信号,可作为DAC使用。
  12. 提供两路CCP,可作为2个定时器。
  13. 内部集成4096字节扩展SRAM。
  14. 内部集成58k字节Flash程序存储器。
  15. 通过Keil集成开发环境,可实现软件和硬件仿真。
  16. 支持ISP和IAP两种模式。
 GPNT-SMK-1产品是为STC公司可硬件仿真的IAP15W4K58S4单片机设计的开发板,与STC公司官方的学习实验箱100%兼容,是该实验箱的简化版本。主要用于初学者系统学习STC公司的15系列单片机,以及工程原型设计和验证平台。该平台提供资源包括:

  1. 8位共阴极7段数码管。
  2. 下载通信指示灯。
  3. 4个LED灯。
  4. 2.5V高精度电压参考源。
  5. 4*4矩阵键盘。
  6. 蜂鸣器。
  7. mini-usb下载接口。
  8. 电源开关。
  9. 9芯标准串口接口(母头)。
  10. 12864图形点阵LCD/1602字符LCD接口。
  11. 采用PEI(外设扩展)接口将单片机的P0/P1/P2/P3/P4端口扩展出来。
  12. DS18B20一线数字温度传感器。
  13. 两个外部中断(INT0和INT1)触发按键。
  14. 掉电检测电位器。
  15. 红外接收器。
产品购买信息

套餐1:含
STC开发板:GPNT-SMK-1                1块
购买地址:http://gpnewtech.taobao.com

套餐2:含
(1)GPNT-SMK-1 STC开发板            1块
(2)1602字符LCD                     1块
(3)mini-USB下载电缆                1根
(4)教学视频(网盘下载)              1套
(5)杜邦线                          10根

套餐3:含
(1)GPNT-SMK-1 STC开发板            1块
(2)12864图形LCD                    1块
(3)mini-USB下载电缆                1根
(4)教学视频(网盘下载)              1套
(5)杜邦线                          10根

套餐4:含:
(1)GPNT-SMK-1 STC开发板            1块
(2)1602字符LCD                     1块
(3)mini-USB下载电缆                1根
(4)教学视频(网盘下载)              1套
(5)杜邦线                          10根
(5)《STC单片机原理及应用》书籍     1册
购买地址:http://gpnewtech.taobao.com

套餐5:含:
(1)GPNT-SMK-1 STC开发板            1块
(2)12864图形LCD                    1块
(3)mini-USB下载电缆                1根
(4)教学视频(网盘下载)              1套
(5)杜邦线                          10根
(5)《STC单片机原理及应用》书籍     1册
购买地址:http://gpnewtech.taobao.com
